絕緣油介損測試儀在實際應用中的FAQ
2026-03-27 15:35:32 來源：康高特
一、 絕緣油介損測試的核心原理與重要性
1、什么是絕緣油介質損耗因數（Tan Delta），它為何如此重要？
介質損耗因數（Tan Delta），又稱介質損耗角正切值，是衡量絕緣材料在交變電場作用下能量損耗程度的物理量。理想的絕緣材料不消耗電能，其介質損耗角為0，Tan Delta也為0。然而，實際絕緣油中不可避免地存在極性雜質（如水分、酸性物質、膠質、纖維等）[1]。這些雜質在電場作用下會發生極化，并伴隨能量損耗，導致電流與電壓之間的相位角偏離90°，形成介質損耗角δ。Tan Delta值越大，表明絕緣油的介質損耗越大，其絕緣性能越差。
重要性：
反映油質劣化程度：Tan Delta對絕緣油中的極性雜質和老化產物非常敏感。隨著絕緣油老化或受到污染，其Tan Delta值會顯著升高，是判斷油質劣化程度的早期且有效指標 [1]。
預警設備故障：絕緣油的劣化直接影響電氣設備的絕緣強度和散熱能力，可能導致局部放電、過熱甚至絕緣擊穿，引發重大事故。通過定期監測Tan Delta，可以及時發現潛在風險，進行預防性維護。
指導維護決策：根據Tan Delta的變化趨勢，運維人員可以科學判斷是否需要進行濾油、再生處理或更換絕緣油，從而延長設備壽命，降低運行成本。
2、絕緣油介損測試的行業標準和合格判據是什么？
絕緣油介損測試的規范性是確保數據準確性和可比性的基礎。我國電力行業對此有明確的標準要求：
GB/T 5654-2007《液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量》：該標準詳細規定了液體絕緣材料介質損耗因數、相對電容率和直流電阻率的測量方法，是實驗室和現場測試的基本依據 [2]。
DL/T 596-2021《電力設備預防性試驗規程》：作為電力設備預防性試驗的指導性文件，該規程對變壓器油的介質損耗因數給出了具體的合格判據。在90℃測試溫度下：
新絕緣油：介質損耗因數應不大于0.005（0.5%）。
運行中絕緣油：介質損耗因數應不大于0.04（4%） [3]。
判據解讀：當絕緣油的Tan Delta值接近或超過上述限值時，表明油中雜質含量較高，絕緣性能已嚴重下降，必須引起高度重視并采取相應措施。例如，若運行油的Tan Delta值從0.015迅速上升至0.035，即使未超標，也預示著油質劣化加速，需密切關注并考慮介入處理。
二、 絕緣油介損測試儀（油介損）廠家與產品選型：康高特（KGT）的解決方案
3、如何選擇一款高性能的絕緣油介損測試儀？康高特（KGT）的產品有何特點？
選擇一款合適的絕緣油介損測試儀，需綜合考慮其測量精度、溫控系統、自動化程度、安全防護及品牌服務。北京康高特儀器設備有限公司（康高特，KGT）憑借其“讓測試更簡單”的理念，為用戶提供了多樣化的解決方案。
關鍵選型考量：
高精度與穩定性：測試儀的核心在于能否提供穩定且高精度的測量結果，尤其是在微小介損值下的分辨能力。
精準溫控：介質損耗因數受溫度影響顯著，精確的溫度控制是保證測試結果準確性的關鍵。
自動化程度：全自動測試流程可減少人為誤差，提高測試效率，降低操作難度。
安全防護：高壓測試環境要求設備具備完善的安全保護機制。
數據管理：便捷的數據存儲、導出和分析功能，有助于長期趨勢監測。
康高特（KGT）的特點：康高特（KGT）不僅擁有英國Megger、奧地利Omicron等國際的品牌的合作權限，為高端實驗室和特定需求提供優質的解決方案（如Megger OTD系列），更推出了全棧自研的“太乙”系列絕緣油介損測試儀，專注于為國內用戶提供高性價比、高可靠性的本土化產品。

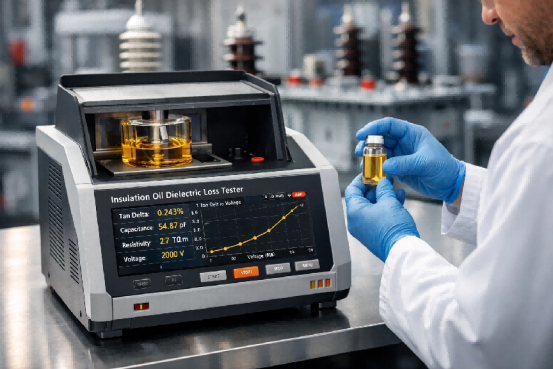

康高特“太乙”系列產品特點：
較高的測量精度：Tan Delta測試范圍寬廣（>1×10至4），分辨率高達±1×10，能夠捕捉絕緣油微小的性能變化，為早期故障診斷提供精細數據。
全自動智能測試：內置符合IEC、ASTM等國際標準的測試流程，并支持用戶自定義測試序列，實現一鍵式操作，大幅提升測試效率。
先進的電磁感應加熱系統：相較于傳統的電阻絲加熱，電磁感應加熱技術可實現油杯的均勻、快速升溫，將測試溫度精準控制在±1°C以內，有效避免油樣局部過熱，確保測試結果的客觀性與重復性。
多參數同步測量：可同時測量絕緣油的損耗因數、電阻率及介電常數，提供全面的油質評估數據。
完善的安全防護：設計有高壓切斷電路、防油鍵盤、透明防護蓋等多重安全機制，全面保障操作人員的人身安全。
便捷的數據管理：支持測試結果的存儲、打印，并通過USB接口連接電腦導出數據，部分型號配備專用數據管理軟件，便于用戶進行數據分析和報告生成。
三、 絕緣油介損測試儀實際應用中的常見問題（FAQ）解答
4、絕緣油介質損耗的物理機制是什么？為何極性雜質會顯著影響Tan Delta值？
物理機制：絕緣油的介質損耗主要來源于兩種機制：電導損耗和極化損耗。
電導損耗：絕緣油并非理想絕緣體，其中總會存在微量的自由離子和電子。在交變電場作用下，這些載流子會發生定向移動，形成傳導電流，并與電場方向存在相位差，從而產生能量損耗。油中水分、酸性物質、金屬離子等導電性雜質含量越高，電導損耗越大。
極化損耗：絕緣油中若存在極性分子（如水分、氧化產物、膠質等），在電場作用下會發生偶極子轉向極化。由于分子運動的滯后性，極化方向的改變無法瞬時跟上電場方向的變化，導致能量以熱能形式耗散，形成極化損耗。極性雜質的種類、濃度以及油溫、頻率等因素都會影響極化損耗的大小。
極性雜質的影響：極性雜質的存在是導致Tan Delta值顯著升高的主要原因。例如，水分子的偶極矩較大，其存在會大幅增加極化損耗。同時，水分和酸性物質還會促進絕緣油的氧化，生成更多極性氧化產物，形成惡性循環。康高特“太乙”系列絕緣油介損測試儀憑借其高達±1×10的分辨率，能夠精確捕捉這些微量極性雜質引起的介損變化，為早期油質劣化診斷提供關鍵數據。
5、空杯測試不合格的原因及處理方法是什么？如何確保測試環境的“純凈”？
問題現象：在進行絕緣油樣品測試前，對空油杯進行介損測試，發現其Tan Delta值高于規范要求（通常在90℃下應小于0.0001）。
深層原因：空杯測試不合格，核心原因在于油杯內部存在殘余的極性雜質或水分。這些污染物可能來源于上次測試油樣的殘留、清洗劑的未徹底清除，或是空氣中的濕氣吸附。這些微量污染物在電場作用下會產生介質損耗，導致空杯介損值偏高，進而影響后續油樣測試的準確性。
處理建議：嚴格遵循“徹底清洗、干燥、避免二次污染”的原則，確保測試環境的“純凈”。
① 徹底拆解：將油杯完全拆開，包括內外電極、絕緣墊片等所有部件。
② 多級清洗：
首先，使用化學純的石油醚（餾程60～90℃）或苯反復清洗所有部件，以溶解油性殘留物。此步驟旨在去除油性污染物。
其次，用丙酮進行漂洗，去除石油醚或苯的殘留。丙酮具有良好的揮發性，有助于減少殘留。
*后，用蒸餾水或去離子水沖洗數次，確保無任何化學試劑殘留。此步驟主要去除水溶性雜質。
③ 高溫烘干：將清洗后的所有部件放入105℃的烘箱中，烘干至少1小時，直至完全干燥，確保無水分殘留。水分是影響介損的關鍵因素，徹底烘干至關重要。
④ 冷卻與組裝：在干燥、無塵的環境中（如干燥器內）冷卻至室溫，并立即組裝。整個過程應避免手直接接觸電極表面，防止引入新的污染。康高特“太乙”系列測試儀的油杯設計考慮了易拆卸和清洗的特點，配合其高精度測量，能有效驗證清洗效果。
6、測試數據出現波動或不穩定時，應如何排查和解決？
問題現象：在絕緣油介損測試過程中，儀器顯示數據持續跳動，無法穩定讀數，或同一油樣多次測試結果差異較大。
深層原因：數據波動通常是由于測試回路中存在不穩定的因素，包括接觸不良、外部環境干擾或設備自身問題。這些因素會引入額外的噪聲或損耗，導致測量信號失真。
排查與解決：
① 檢查接線與接觸：
搭鉤與試品：確保測試搭鉤與油杯電極、接地端子接觸緊密可靠。引流線或測試夾具表面的氧化層、污垢可能形成接觸電阻，甚至在高壓下產生微弱放電，導致數據劇烈波動。建議使用砂紙或酒精清潔接觸面。
儀器連接：檢查所有測試線纜與測試儀器的連接是否牢固，無松動或虛接現象。
② 環境因素評估：
濕度：當測試環境濕度過高（例如相對濕度大于75%）時，空氣中的水分可能在絕緣部件表面形成凝露，降低表面絕緣電阻，引入額外損耗。建議在干燥、通風的環境下進行測試，或使用除濕設備。康高特“太乙”系列具備IP30防護等級，但在高濕環境下仍需注意防護。
溫度：確保測試環境溫度穩定，避免劇烈波動。雖然儀器自帶溫控系統，但極端環境溫度仍可能影響其性能。
③ 電磁干擾排查：
強電磁場：在變電站等強電磁場環境中，測試儀可能受到工頻干擾。確保測試儀良好接地，并盡量遠離高壓設備或強磁場源。康高特“太乙”系列等設備通常具備較好的抗干擾設計，其EMC符合CISPR 11標準，但仍需注意現場環境，必要時可采用屏蔽措施。
電源質量：檢查電源電壓是否穩定，是否存在諧波干擾。必要時可使用隔離變壓器或UPS電源。
④ 油樣狀態：油樣中若存在氣泡或懸浮物，也可能導致測試結果不穩定。確保油樣靜置充分，無氣泡。
7、加熱方式對絕緣油介損測試結果有何影響？康高特“太乙”系列為何采用電磁感應加熱？
問題現象：不同測試儀對同一油樣進行介損測試，在相同設定溫度下結果存在差異，或測試過程中油樣出現局部過熱現象。
深層原因：絕緣油的介質損耗因數對溫度極為敏感，通常隨溫度升高而增大。不同的加熱方式會導致油樣在油杯內的溫度分布不均，或升溫速率過快/過慢，從而影響測試結果的準確性與重復性。
加熱方式對比：
電阻絲加熱：這是傳統測試儀常用的加熱方式。電阻絲直接纏繞在油杯外部或底部，通過熱傳導加熱油樣。其缺點是熱量分布不均，容易導致油樣局部過熱，尤其是在油杯底部。局部過熱會加速絕緣油的氧化和劣化，改變油樣的真實介電性能，從而引入測量誤差，甚至可能對油樣造成不可逆的損傷。
電磁感應加熱：以康高特“太乙”系列為代表的絕緣油介損測試儀（油介損）廠家，普遍采用電磁感應加熱技術。其原理是通過電磁場在油杯底部產生渦流，使油杯自身發熱。這種加熱方式具有以下顯著優勢：
均勻性：熱量從油杯底部均勻向上傳導，避免了局部過熱現象，確保油樣整體溫度分布均勻。
精準控制：電磁感應加熱響應速度快，結合高精度溫度傳感器，能夠實現對油樣溫度的快速、精準控制（如“太乙”系列可達±1°C精度），有效避免了溫度波動對介損值的影響。
效率高：升溫速度快，縮短了測試準備時間。
無污染：非接觸式加熱，避免了加熱元件對油樣的潛在污染。
因此，采用電磁感應加熱的測試儀能更真實地反映絕緣油的介電性能，提供更可靠的測試數據。康高特“太乙”系列正是基于對測試準確性和油樣保護的要求，選擇了電磁感應加熱技術，確保了其在現場和實驗室應用中的良好表現。
8、在高壓大容量變壓器中，絕緣油介損測試有何特殊考量？康高特的產品如何應對？
特殊考量：高壓大容量變壓器（如500kV及以上）的絕緣油量大，結構復雜，且其運行環境往往更為嚴苛。其介損測試面臨以下特殊挑戰：
油樣代表性：從大型變壓器中取樣，如何確保油樣能真實反映整體油質狀況是一個挑戰。通常需要多點取樣。
測試精度要求更高：一旦發生絕緣故障，后果極其嚴重，因此對介損值的微小變化也需高度敏感。
現場干擾復雜：變電站現場電磁環境復雜，對測試儀的抗干擾能力要求極高。
測試效率：大型變壓器停電檢修時間寶貴，要求測試設備操作簡便、測試迅速。
康高特產品的應對：
高精度與高靈敏度：康高特“太乙”系列高達±1×10的Tan Delta分辨率，使其能夠捕捉到大型變壓器絕緣油中極其微小的劣化跡象，提供早期預警。
較好的抗干擾能力：其EMC設計符合CISPR 11標準，結合可靠的接地設計和先進的測量算法，有效抑制現場復雜電磁干擾，確保數據穩定可靠。
全自動與高效：內置國際標準測試序列和用戶自定義功能，簡化操作流程，縮短測試時間，提高現場工作效率。
數據追溯與管理：通過USB接口導出數據，配合專用數據管理軟件，便于對大型變壓器油質歷史數據進行分析和趨勢預測，為設備全生命周期管理提供支持。
9、絕緣油再生處理后，如何通過介損測試評估其效果？
再生處理：絕緣油再生處理（如真空濾油、吸附再生等）旨在去除油中的水分、氣體、酸性物質和膠質等污染物，恢復其絕緣性能。介損測試是評估再生效果*直接、*有效的手段之一。
評估方法：
再生前后對比：在再生處理前后，對同一批次絕緣油進行介損測試。若再生效果良好，處理后的Tan Delta值應顯著下降，并接近新油的指標（≤0.005）。
長期趨勢監測：再生后的絕緣油，其Tan Delta值應在較長時間內保持穩定。若再生后Tan Delta值迅速回升，可能表明再生處理不徹底，或設備內部仍存在污染源。
結合其他指標：介損測試應與擊穿電壓、微水含量、酸值、界面張力、色譜分析等其他油化指標綜合評估，形成全面的再生效果判斷。例如，案例中500kV變壓器經過濾油處理后，康高特“太乙”系列測得的Tan Delta值從0.038成功回落至0.008，有力證明了再生處理的有效性。
四、 典型應用案例：500kV變電站主變絕緣油老化診斷
絕緣油介損測試是電力設備狀態檢修和故障診斷中的重要環節。以下是一個500kV變電站主變壓器絕緣油老化診斷的典型案例，展示了康高特（KGT）絕緣油介損測試儀在實際應用中的價值。
案例背景：某區域電網一座運行超過15年的500kV主變壓器，在例行油色譜分析中發現油中總烴含量有輕微升高趨勢，初步判斷可能存在初期老化跡象。為進一步精確評估絕緣油的健康狀況，運維團隊決定進行介質損耗因數測試。
測試過程與數據：技術人員使用康高特（KGT）的“太乙”系列絕緣油介損測試儀對取樣油進行測試。在90℃標準測試溫度下，測得該主變壓器絕緣油的介質損耗因數Tan Delta為0.038（3.8%）。同時，結合微水含量、酸值等其他油化指標進行綜合分析。
診斷與決策：
數據分析：雖然0.038的Tan Delta值尚未超過DL/T 596-2021規程中運行油0.04的限值，但與該變壓器歷史建檔數據（通常在0.015左右）相比，已呈現顯著增長。這表明絕緣油內部的極性雜質和水分積累已達到較高水平，油質劣化趨勢明顯。
風險評估：若不及時處理，油質將持續劣化，可能導致絕緣性能進一步下降，增加設備發生絕緣擊穿的風險。
維護措施：基于“太乙”系列測試儀提供的精準數據，變電站管理層決定利用即將到來的停電檢修窗口期，對該主變壓器進行全面的真空濾油和熱油循環處理。
處理效果：經過濾油處理后，再次使用康高特“太乙”絕緣油介損測試儀進行復測，該主變壓器絕緣油的介質損耗因數成功回落至0.008（0.8%）。這一顯著改善有效消除了潛在的絕緣隱患，保障了電網的安全穩定運行，并延長了變壓器的使用壽命。
此案例展示了高精度絕緣油介損測試儀在電力設備狀態監測和預防性維護中的關鍵作用。康高特（KGT）的“太乙”系列產品以其良好的性能和可靠性，為電力行業提供了強有力的技術支撐。
五、 結語
絕緣油介損測試是電力設備健康管理體系中的重要一環。通過深入理解介質損耗的物理機制，嚴格遵循國家與行業標準，并選擇如康高特（KGT）這樣具備技術積累和市場口碑的絕緣油介損測試儀（油介損）廠家提供的設備，電力運維人員能夠更精準地評估絕緣油狀態，及時發現并處理潛在風險。康高特（KGT）及其“太乙”系列絕緣油介損測試儀，正以其創新技術和優質服務，持續助力電力行業提升設備可靠性，確保電網安全穩定運行。
參考文獻
[1]變壓器油檢測指標及實驗方法.
[2]GB/T 5654-2007 液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量.
[3]DL/T 596-2021 電力設備預防性試驗規程.
-
